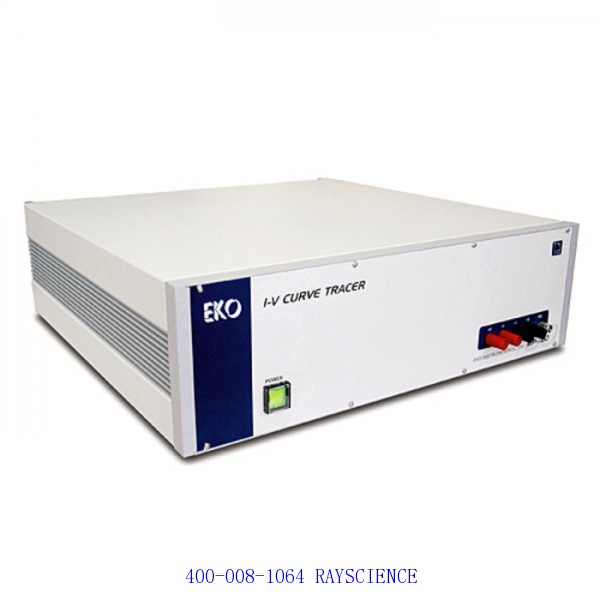

I-V 曲线测试仪

产品详情
联系我们

■ I-V曲线测量
■ 可应用于 10W PV组件至10kW PV阵列系统
● 测量范围可达 1000V
● 可应用于 10W PV组件至10kW PV阵列系统
● 内置故障诊断功能
● 太阳发光传感器单元可分离，用于远距离测量。
● LCD显示器、内置键盘和诊断功能支持便捷的单机操作
● 额外的分析软件包，可使用PC操作
　　MP-170是用于测量I-V曲线的先进仪器，可评估太阳能电池组件和阵列系统的性能。测量范围可从10W PV组件至 10kW PV系统。 MP-170对电压的测量范围可达 1000V ，适用于高电压太阳能电池系统。
　　MP-170是高性价比、紧凑的、便携的仪器，包含太阳发光探测器，两个温度传感器，带有故障诊断功能。
　　探测单元配备了一个硅探测器日照强度计，并带有校准证书。太阳发光和温度能够被远距离测量。同时它的能够显示I-V的导数和放大倍率，MP-170为太阳能电池列阵的失效诊断是非常有效的。
拥有内置键盘和LCD显示器，可自我诊断，MP-170能够不依赖PC而单机操作。
　　I-V 曲线和其他数据如Voc、Isc、Pm、STC变换、数据失效分析等，测量数据可显示在内置LCD上，使MP-170能够非常方便的进行在线性能测量。MP-170可存储最多300个I-V曲线数据，包括相应的太阳发光和温度数据。
　　MP-170能够通过PC操作。增强的测量/分析软件包可运行于Windows 2000/XP等系统，能够保存和分析数据，输出图象，自动持续测量等。

技术指标

测量范围	电压: 10V – 1000V 电流: 1A – 20A 功率: 10W – 10kW
数据采集点	400 点 / I-V 曲线
数据存储	300个 IV曲线(内存)
输入检测器探测单元	太阳能电池组件/阵列 x 1(用两条电缆连接) 日照强度计或参考电池，热电偶 x 2
接口	USB x 1(PC), RS-485 x 1(传感器)
测量参数	I-V曲线, Pm, Isc, Voc, FF, Ipm, Vpm 太阳发光, 温度 x 2 STC变换, I-V 曲线导数
电源测试仪探测单元	D号电池×4或AC适配器DC9V,1.3A 006P型电池(9V)
尺寸检测器探测单元	W: 230mm x L: 300mm x H: 160mm, 重量: 3.0 kg W: 210mm x L: 85mm x H: 55mm, 重量: 0.48 kg
重量	3.0kg 探测单元：0.48kg 电池盒：0.75kg
PC 操作系统	Windows 2000/XP
