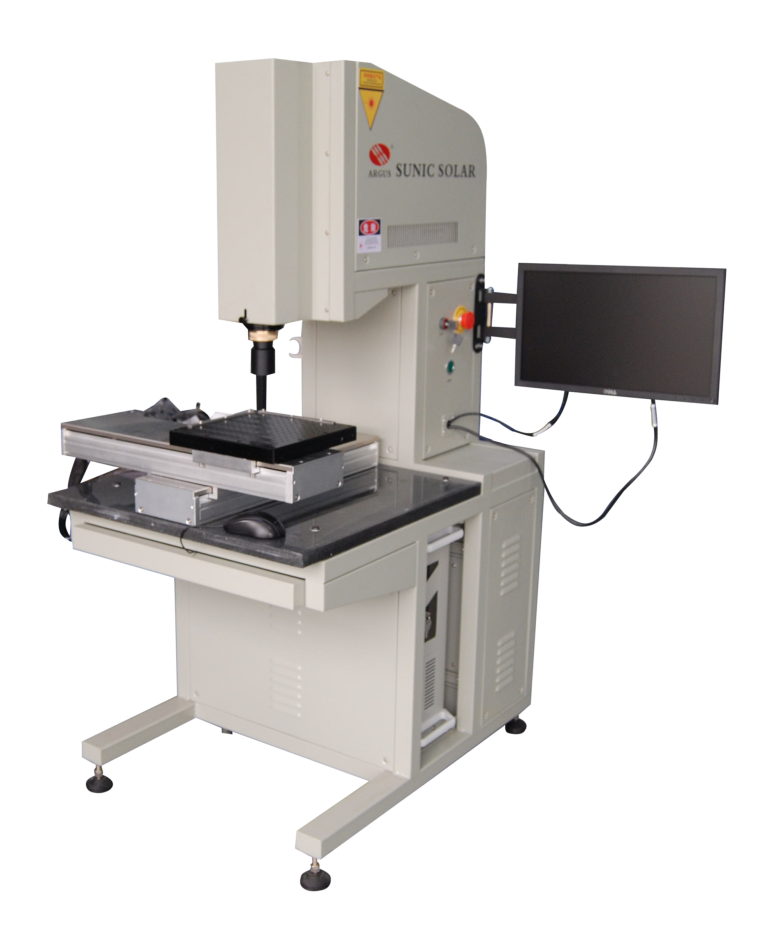

激光划片机
Laser scribing machine
1、基本技术指标(Basic technical index)
1.1设备参数(device parameter list)
|
激光器 Laser |
1064nm光纤激光器 1064nm fiber laser |
|
光束质量 Laser beam quality |
1.3 |
|
工作台行程 Table travel |
300mm*300mm |
|
最大划片速度 Maximum scribing speed |
600mm/s |
|
最大空走速度 Maximum empty speed |
600mm/s |
|
划片精度 Scribing accuracy |
≤0.02mm |
|
冷却系统 Cooling system |
风冷 Air cooling |
|
划线宽度 Scribing width |
≤0.03mm |
|
划片台面 Scribing table |
玻璃台面 Glass table |
|
电池片/硅片尺寸Cell/silicon size |
125x125-230x230整片，非标片，米粒片，缺角片 125x125-230x230 |
|
输入电压 Input voltage |
220VAC/50HZ |
|
整机功耗 Overall power consumption |
1KW |
|
设备尺寸 Equipment size |
860x670x1255mm |
|
重量 Weight |
250KG(含包装) 250KG(including packaging) |
1.2 工艺参数(Process parameter)
|
项 目 Item |
参数 Parameters |
|
划片尺寸 Scribing size |
用户自定义 User-defined |
|
划片参数 Scribing parameter |
速度:600mm/s 功率:160-200 频率:120-160kHz Speed :600mm/s Power :160-200 Frequency :120-160kHz |
1.3 质量标准（Quality standard）
|
项目 Item |
参数 Parameters |
|
划片深度 Depth of scribing |
0.05-0.07mm |
|
综合划片精度 Comprehensive scratching accuracy |
≤0.02mm |
|
切边质量 Quality of cutting edge |
光滑无裂痕 Smooth without cracks |
2．电气部件选用品牌(Choose the brand of electrical components)
|
序号 Serial number |
电气部件名称 Name of electrical component |
厂家及型号 Manufacturer and model |
|
1 |
控制系统 Control system |
自主研发 Independent research and development |
|
2 |
模组 Modules |
创锋模组 Chuang Feng Modules |
|
3 |
主机 Computer |
I3 CPU |
|
4 |
显示器 Display |
国产 |
|
5 |
伺服电机 Servo motor |
国产 |
3.电器控制系统(Electrical control system)
设备的控制系统应该采用专用运动控制卡控制、由上位机软件操作、操作简单、易学易用。附件及所有附属设施应采取设备安全防护措施。
The control system of the equipment should be controlled by a special motion control card and operated by the upper computer software, which is simple to operate and easy to learn and use. Annex and all ancillary facilities shall take equipment safety precautions.
4.设备接口要求(Equipment interface requirements)
电源（用户提供）：工作电压220V，50HZ，1KW
Power supply (provided by user) : working voltage 220V, 50HZ, 1KW
·应用领域
太阳能光伏行业中，单晶硅、多晶硅及非晶硅太阳能电池片和硅片的划片加工。
·产品特点
采用氪灯泵浦（YAG）激光器，采用声光调制系统、数控X-Y运动工作台及步进电机驱动；
系统采用国际流行的模块化设计，关键部件均采用进口产品；
设备高可靠、高精度、高效率；
软件升级至3.0版且安装移机简单方便；
高精度一体化恒温循环水冷；长时间运行稳定可靠；
