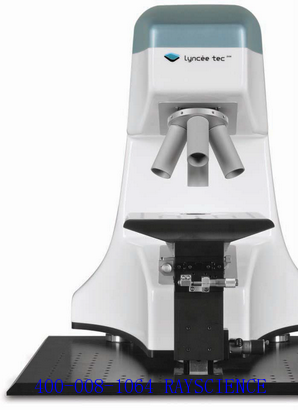

细胞3D实时动态显微镜

Digital Holographic Microscopy (DHM) generates, in real-time, high resolution 3D digital images of a sample using the principle of holography. DHM T1000 series with their transmission configuration are ideal instruments for transparent or semi-transparent samples such as micro-lenses and biological materials.

仪器简介

瑞士Lyncee tec公司的细胞3D实时动态显微镜“DHM（Digital Holographic Microscopy）是划时代性的高科技技术产品，科学史上第一次，数字全息显微镜可以直接观测到纳米尺度的分辨率，即时得到样品三维形貌，并且是无接触式的无损测量。

T1000系列主要应用在生命科学领域、显微光学和显微流体。在生命科学领域，DHM可以直接提供精确的生态学测量。无需附加的对比剂、使用很低的照明功率。它对很小的形态改变和细胞内成份的变化都非常灵敏。因此，DHMT1001是高效筛选和实时监测的理想工具。照射到试料上的光线与参照光产生的干涉图案使用CCD相机，作为数字数据保存下来，由此算出三维数据。计算三维数据时使用的是专用软件“Koala Software”。

主要特点:

• 三维高分辨率实时成像
• 稳定和易于使用

技术规格

系统

• 图像类型：强度定量的相位对比影像
• 光源：单波长激光光源
• 样品台：手动调节3个轴 X,Y,Z，可调节25mm

可选：更大的调节范围

可选：软件控制管理2&3轴

• 照相机： 1392 x 1040 pixel, 8 bits
• 可用物镜： 1.25x, 2.5x, 5x, 10x, 20x, 50x, 63x, 100x

可选：长工作距离物镜，油浸物镜

• 物镜装配： 单镜楔形装配，2个物镜滑动片或者4个物镜旋转盘。
• 电脑：最新奔腾系列电脑 Windows XP Professional操作系统 优化配置DHM，1280 x 1024像素19寸显示屏
• 软件： Lyncee Tec所有Koala软件，基于C++ 和 .NET技术。用于Window XP. 3D表面形貌学的阶跃高度和粗糙度测量。
• 可选工作模式：垂直扫描和频闪观测模式

性能

• 垂直分辨率：瞬时: 0.2° (0.2nm in air) 空间: 0.6° (0.6nm in air)
• 垂直数字调焦范围： 50倍视区深度（取决于物镜）
• 垂直测量范围：光滑样品最大可达视区深度，最大达到340nm（更大需要使用垂直扫描模式）
• 横向分辨率（**）：取决于物镜：油浸物镜为300nm (1.4 NA)
• 观测区域：取决于物镜，可达到4.40mm
• 空间取样：像素1024 x 1024 (hologram全息图)
• 图片获取速度：实时图像：15fps (512 x 512像素), 4 fps (1024 x 1024像素)
• 重建延迟： 15 fps (1024 x 1024) (可选至10000 fps)
• 样品照明：最低1μW/cm2
• 最大样品尺寸：50mmx 150mm
• 工作距离：取决于物镜：0.3～20mm
• 抓拍时间：单一图像抓拍小于1μs

电源要求

• 输入电压： 85-260VAC - 50/60Hz
• 功率：小于120W

尺寸和重量

• 显微镜： 400 x 400 x500mm   34.5 kg
